AWG波分复用器 恒通供 AWG波分复用器使用方法

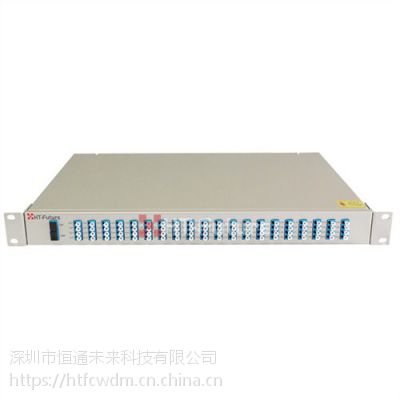

HT-Future TAWG阵列波导光栅型波分复用器是一款高速率、大容量、低损耗的系统传输设备，HT-Future TAWG设备采用有热阵列波导光栅模块基于硅基板上的波导光栅技术，***的通道耦合、低插入损耗、高通道隔离度及高稳定性，产品通过Telcordia GR-1221-CORE实验，符合ROHS要求。
产品特点：
通道间隔***100GHz(0.8nm)、超大容量，通道数高达48波、数据透明传输，兼容已有光纤资源、内置温控电路，工作稳定，插入损耗低、经济可靠后续扩容升级方便、完善的电源指示灯，工作指示灯，告警灯、双电源，1+1双电源冗余备份，支持热插拔
技术参数：
参数                  HTFuture TAWG    单位
通道数               40、 48或客户***     CH
通道间距           100    GHz
中心波长           C -band    nm
通带频率           ±0.1    nm
波长精度           ±0.05    nm
                         -1 dB 带宽    0.4    nm
                         -3 dB 带宽    0.6    nm
插入损耗            6.0    dB
相邻通道隔离度    相当大值    25     dB
                               相当小值    18
非相邻通道隔离  相当大值    32     dB
                               相当小值    26
方向性                   50     dB
插损平坦度         0.5    dB
回波损耗            45    dB
PDL                      0.3~0.5    dB
偏振模式色散    0.5    ps
承载功率           300    mW
电源要求           220V或者-48V    V
功耗                  25W
光纤类型           康宁SMF-28/SMF-28e或客户***    dBm
1U机箱尺寸       440(长)x320（宽）x44（高）    nm
环境要求            工作温度    -5C°~75 C°    C°
    存储温度            - 40C°~85 C°    C°
    相对湿度            5%~95%    %

订购信息：
TAWG    产品类型    通道数量    传输类型    电源类型    连接器类型    封装类型
HTFuture TAWG    M=Mux
D=Demux
X=客户定制    40=40波长
48=48波长
X=客户定制    1=单纤单向
2=单纤双向
3=双纤双向
X=客户定制    22=220V
48=-48V
X=客户定制    SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
LP=LC/UPC
LA=LC/APC
X=客户定制    U=1U19寸机箱
K=板卡式
X=客户定制
注：如需其它规格产品，可预约定制。
